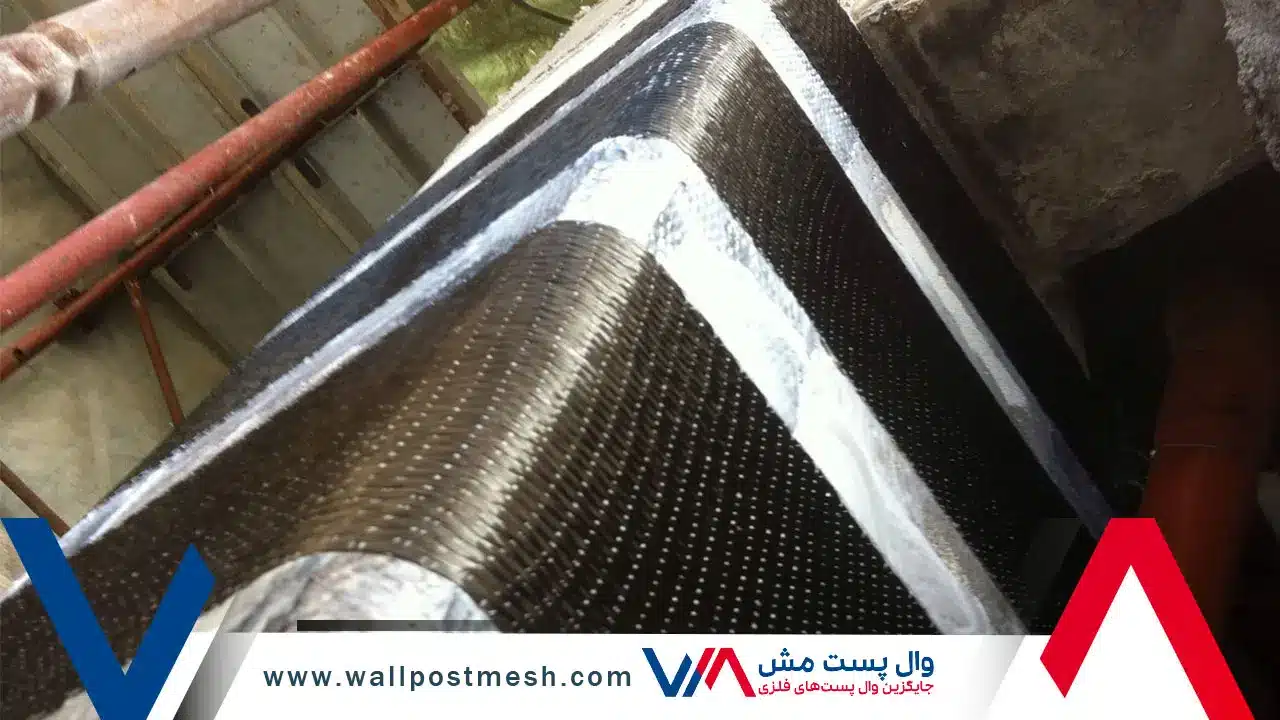

مقاوم سازی ستون بتنی با FRP

ستون های بتنی برای تحمل بارهای وارده بر سازه طراحی می شوند. اگر در طراحی یا اجرای ستون ها خطاهایی رخ دهد، ممکن است مقاومت ستون ستون بتنی در صورت کاهش مقاومت، نیازمند مقاوم‌سازی است. استفاده از FRP یکی از روش‌های مؤثر برای این منظور است؛ با اعمال یک لایه مقاومتی بر روی ستون بتنی، مقاومت آن به مقدار طراحی اصلی بازمی‌گردد. FRP می‌تواند به دو روش نصب شود: چسباندن مستقیم یا اتصال از طریق گیره‌ها و اتصالات مخصوص به ستون. استفاده از FRP برای مقاوم‌سازی ستون‌های بتنی نیز همانند تیرها، باعث افزایش مقاومت به کشش و فشار، بهبود عملکرد در برابر بارهای خارجی و در نتیجه، افزایش ظرفیت باربری ستون می‌شود.

این روش با کاهش وزن و ابعاد ستون نسبت به روش‌های سنتی، توانایی افزایش کارایی ستون‌ها را فراهم می‌کند. همچنین، این روش می‌تواند بهبودات جوانه‌زنی خوردگی در ستون‌ها را ایجاد کرده و مقاومت در برابر عوامل خورنده را تقویت نماید. از دیگر اثرات این روش، افزایش عمر مفید ستون نیز می‌باشد. اما مهم است که در نصب و اجرای این لایه‌های FRP، استانداردها و دستورالعمل‌های فنی رعایت شود تا عملکرد بهینه و ایمنی ستون بتنی حفظ شود.

دلایل مقاوم سازی ستون بتنی کدام است؟

• خطا در اجرای ستون شامل کرموشدگی، استفاده از تعداد آرماتور کمتر و…

یکی از خطاهای اجرایی و مشکلاتی که در بتن‌ریزی پس از باز کردن قالب مشاهده می‌شود، کرمو شدگی بتن است. کرموشدگی می تواند باعث کاهش مقاومت ستون شود. برای جلوگیری از کرموشدگی، لازم است در هنگام اجرای ستون، از قالب های مناسب استفاده شود و آرماتورها به طور صحیح در قالب قرار گیرند.

• خطا در طراحی ستون

استفاده از تعداد کمتری آرماتور از حد مقرر، می‌تواند مقاومت ستون را کاهش دهد. آرماتورها وظیفه تحمل بخشی از بارهای ستون را بر عهده دارند. اگر تعداد آرماتور کمتر از مقدار طراحی شده باشد، مقاومت ستون در برابر بارهای وارده کاهش می یابد. برای جلوگیری از این خطا، لازم است آرماتورها توسط مهندس ناظر کنترل شوند.

• آسیب های وارده در ستون بتنی شامل ترک خوردگی، زنگ زدگی و خوردگی میلگردهای ستون و…

علاوه بر خطاهای اجرایی، عوامل دیگری نیز می توانند باعث کاهش مقاومت ستون شوند. به عنوان مثال، خوردگی آرماتورها می تواند باعث کاهش مقاومت ستون شود. خوردگی آرماتورها به دلیل نفوذ آب و اکسیژن به بتن اتفاق می افتد. استفاده از بتن با کیفیت و اعمال پوشش بتنی مناسب بر آرماتورها، خوردگی را پیشگیری می‌کند.

• تغییر کابری ساختمان و افزایش بار وارده بر ستون

البته، در صورت تغییر کاربری ساختمان از مسکونی به تجاری یا بالعکس، ستون‌های بتنی نیز ممکن است نیاز به مقاوم‌سازی داشته باشند. این تغییرات می‌توانند باعث افزایش بار وارده بر ستون‌های بتنی شوند و برای ایجاد ایمنی و کارایی بهتر ساختمان، روش‌های مختلف برای مقاوم‌سازی این ستون‌ها استفاده می‌شود. روش FRP یکی از روش‌هایی است که می‌تواند مقاومت ستون‌های بتنی را در برابر خوردگی، سایش و حتی حرارت افزایش دهد. آرماتورهای قرار گرفته در شرایط نامساعد ممکن است به خوردگی بیفتند و این موجب افزایش بار وارده بر روی آن‌ها شود.

اما استفاده از مصالح FRP می‌تواند این مشکل را به خوبی برطرف کرده و مقاومت ستون‌ها را افزایش دهد. استفاده از FRP به عنوان یک لایه مقاومتی بر روی سطح ستون‌های بتنی، می‌تواند بهبود طول عمر و عملکرد ستون‌ها در مواجهه با بارهای اضافی و شرایط نامساعد را فراهم کند. این روش، امکان افزایش مقاومت و ایمنی ستون‌های بتنی را بهبود می‌بخشد.

مهترین روش های مقاوم سازی ستون بتنی کدام است؟

• مقاوم سازی ستون بتنی به روش FRP

روش‌های مقاوم‌سازی در دهه‌های اخیر تغییرات زیادی را تجربه کرده‌اند. FRP معمولاً روش‌های نوین را در جایگاه روش‌های سنتی ترجیح می‌دهد. این روش‌ها می‌توانند به عنوان پوشش محافظتی عمل کرده و سازه‌ها را تقویت نمایند.

FRP به عنوان مخفف پلیمرهای تقویت شده با فیبر شناخته می‌شود. روش مقاوم‌سازی با FRP دارای دو جزء اصلی است: فیبرها و ماتریس. فیبرها به عنوان الیاف استفاده می‌شوند و ماتریس رزینی نیز به عنوان محیطی برای تقویت فیبرها عمل می‌کند. در این روش، ماتریس مسئولیت اصلی انتقال بار و فشار از الیاف به محیط مجاور را بر عهده دارد.

• روش ژاکت بتنی

استفاده از ژاکت بتنی یک روش موثر برای مقاوم سازی ستون‌های بتنی است، به ویژه زمانی که ستون دارای ضعف باربری یا آسیب است. این روش می‌تواند ستون‌های بتنی آسیب دیده را ترمیم کند و ظرفیت باربری آن‌ها را افزایش دهد. در استفاده از ژاکت بتنی، معمولاً با استفاده از بتن ریزی و تزریق بتن به شکل خودتراکم، ستون بتنی تقویت می‌شود. این فرایند باعث تقویت ستون و بهبود وضعیت باربری آن می‌شود. همچنین، ممکن است آرماتورهای اضافی داخل ژاکت بتنی قرار بگیرند تا مقاومت ستون افزایش یابد. استفاده از این روش می‌تواند بهبود قابل توجهی در مقاومت ستون‌های بتنی به مواجهه با بارهای اضافی و افزایش ایمنی ستون‌ها منجر شود. با این حال، نیاز به محاسبات دقیق و اجرای صحیح این فرآیند است تا بهینه‌سازی و افزایش کیفیت و استحکام ستون‌ها صورت گیرد.

• روش ژاکت فولادی

استفاده از ژاکت فولادی یکی از بهترین روش‌های برای افزایش مقاومت و تقویت ساختمان‌های بتنی است. این روش، علاوه بر افزایش مقاومت سازه، به شکل‌پذیری بیشتر و افزایش انعطاف‌پذیری اعضای ساختمان کمک می‌کند. یکی از مزایای بارز این روش، عدم افزودن وزن قابل توجه به ساختمان بتنی است. در استفاده از این روش، از ورق‌های فولادی به نام ژاکت استفاده می‌شود که در بخش‌های آسیب‌پذیر ساختمان و روی سطوح بتن قرار می‌گیرند. این ورق‌های فولادی به صورت محلی یا به صورت نواری و دور پیچ به اعضای آسیب‌دیده متصل می‌شوند. این فرآیند باعث تقویت و افزایش مقاومت بخش‌های بتنی ساختمان می‌شود، به‌طوری‌که سازه قادر به تحمل بارهای اضافی و بهبود عملکرد خود می‌شود.

• ترمیم موضعی بتن با ملات ترمیم بتن

با استفاده از ملات‌های ترمیمی و مواد مخصوص، نقاط ضعف و خرابی‌های موجود در سطح ستون بتنی ترمیم می‌شوند. این ملات‌ها با ترکیبات خاص خود، به ستون اصلی متصل شده و خرابی‌های موجود را بازسازی می‌کنند. با ترمیم این نقاط آسیب‌دیده، ستون بتنی به شکلی که بارهای خود را بهتر تحمل کند، تقویت می‌شود و مقاومت آن افزایش می‌یابد. این فرایند ترمیمی موضعی بتواند بهبود قابل توجهی در کیفیت و استحکام ستون بتنی ایجاد کرده و عمر مفید آن را بیشتر کند. با استفاده از این روش، ستون بتنی موردنظر می‌تواند به شکل موثری در برابر عوامل خارجی و بارهای اضافی مقاومت نماید.

معرفی مقاوم سازی ستون بتنی به روش FRP

ستون های بتنی یکی از مهمترین اعضای سازه های بتنی هستند که وظیفه تحمل بارهای وارده بر سازه را بر عهده دارند. این ستون ها ممکن است در طول عمر خود در معرض آسیب های مختلفی قرار گیرند، از جمله خوردگی، ترک خوردگی و افزایش بار وارده. در این صورت، ضروری است که ستون به منظور بازگرداندن مقاومت آن به مقدار طراحی شده، مقاوم‌سازی شود. یکی از روش های نوین و موثر در افزایش مقاومت ستون های بتنی، روش FRP است. در این روش، از الیاف پلیمری تقویت شده با الیاف (FRP) برای محصور کردن ستون استفاده می‌شود.

الیاف FRP از مواد مختلفی مانند شیشه، کربن و آرامید ساخته می شوند. این الیاف دارای مقاومت کششی بسیار بالایی هستند و می توانند به طور قابل توجهی مقاومت ستون را افزایش دهند.

مراحل اجرای مقاوم سازی ستون بتنی با FRP

مقاوم سازی ستون بتنی به روش FRP شامل مراحل زیر است:

1. تمیز کردن سطح ستون

در اولین مرحله، سطح ستون باید از هرگونه آلودگی و مواد اضافی تمیز شود.

2. آماده سازی سطح ستون

برای چسباندن بهتر الیاف FRP به سطح ستون، باید سطح ستون آماده شود. این کار با استفاده از یک لایه پرایمر انجام می شود.

3. نصب الیاف FRP

در این مرحله، الیاف FRP به صورت لایه ای بر روی سطح ستون نصب می شوند. تعداد لایه ها و ضخامت هر لایه باید با توجه به میزان افزایش مقاومت مورد نیاز تعیین شود.

4. چسباندن الیاف FRP

برای چسباندن الیاف FRP به سطح ستون، از یک چسب مخصوص استفاده می شود. این چسب باید از نوع چسب اپوکسی باشد.

5. بازرسی و کنترل کیفیت

پس از نصب الیاف FRP، باید سطح ستون به وسیله تست pull-off بازرسی و کنترل کیفیت شود. این کار برای اطمینان از چسبندگی مناسب الیاف FRP انجام می شود.

مزایا و معایب مقاوم سازی ستون بتنی به روش FRP

مزایای مقاوم سازی ستون بتنی با کامپوزیت FRP عبارتند از:

• افزایش قابل توجه مقاومت ستون در برابر بارهای محوری، خمشی و برشی
• کاهش وزن ستون
• افزایش شکل پذیری ستون
• مقاوم سازی ستون در برابر خوردگی
• سرعت اجرای بالا

معایب

• هزینه نسبتا بالا
• نیاز به مهارت و تجربه کافی

موارد استفاده از مقاوم سازی ستون بتنی به روش FRP

مقاوم سازی ستون بتنی به روش FRP در موارد زیر کاربرد دارد:

• افزایش مقاومت ستون های موجود در برابر بارهای جدید
• مقاوم سازی ستون های آسیب دیده در برابر خوردگی
• مقاوم سازی ستون های با مقطع کوچک
• مقاوم سازی ستون های با ارتفاع زیاد

در مجموع، مقاوم سازی ستون بتنی به روش FRP یک روش موثر و کارآمد است که می تواند در موارد مختلفی مورد استفاده قرار گیرد.

معرفی نشریه 345 – راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان های بتنی موجود با مصالح FRP

نشریه 345، یک منبع حیاتی در زمینه مقاوم‌سازی ساختمان‌های بتنی با استفاده از مصالح FRP است. این نشریه توسط سازمان برنامه و بودجه کشور منتشر شده است. این نشریه با بیش از 11 فصل گسترده و جامع، یک دستورالعمل کامل و دقیق را برای مهندسان مشاور، پیمانکاران، ناظران، و تمام دست‌اندرکاران و علاقه‌مندان به حوزه مقاوم‌سازی ارائه می‌دهد. محتوای این نشریه یک راهنمای جامع از مراحل شناسایی و ارزیابی ساختمان، طراحی، مواد و مصالح مورد استفاده، روش‌های اجرای کار، و بازرسی و آزمایش می‌باشد. هر یک از این فصل‌ها با دقت و کمال توضیح داده شده‌اند. هدف این توضیحات این است که به مخاطبان کمک کنند تا مراحل مختلف مقاوم‌سازی ساختمان‌های بتنی با FRP را به‌خوبی درک کنند.

آیین‌نامه ACI 440، یک استاندارد جهانیه که توسط انجمن بتن آمریکا (ACI) به‌روزرسانی و منتشر میشه. این آیین نامه، دستورالعمل ها و ضوابطی برای طراحی و اجرای سیستم های FRP برای مقاوم سازی سازه های بتنی موجود ارائه می دهد.

مخاطبان آیین نامه ACI 440

آیین‌نامه FRP برای مهندسان مشاور، پیمانکاران، ناظران و دست اندرکاران مقاوم‌سازی سازه‌های بتنی طراحی شده است.

محتوای آیین نامه ACI 440

آیین نامه ACI 440، شامل 10 فصل است که به شرح زیر است:

فصل 1: کلیات

این فصل، به معرفی آیین نامه ACI 440 و اهداف آن می پردازد. تعاریف و اختصارات مورد استفاده در آیین نامه ارائه شده است.

فصل 2: مواد و مصالح

این فصل، به معرفی مواد و مصالح مورد استفاده در سیستم های FRP می پردازد. مواد مختلفی برای سیستم‌های FRP ارائه شده‌اند، از جمله چسب‌ها و سایر مواد.

فصل 3: طراحی

این فصل، به طراحی سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. روش‌های طراحی سیستم‌های FRP برای بارهای محوری، خمشی و برشی به دقت بررسی شده است.

فصل 4: اجرای کار

این فصل، به روش های اجرای سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. در این فصل، مراحل اجرای سیستم های FRP، نکات اجرایی، کنترل کیفیت ارائه شده است.

فصل 5: بازرسی و آزمایش

این فصل، به روش های بازرسی و آزمایش سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. روش های بازرسی و آزمایش قبل از اجرا، بعد از اجرا، در حین بهره برداری ارائه شده است.

فصل 6: پایش و نگهداری

این فصل، به روش های پایش و نگهداری سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. روش های پایش و نگهداری در حین بهره برداری و در شرایط اضطراری ارائه شده است.

فصل 7: نکات اجرایی

این فصل، به نکات اجرایی مهم در اجرای سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد.

فصل 8: نمونه محاسبات

شامل نمونه محاسبات طراحی سیستم های FRP برای مقاوم سازی سازه های بتنی موجود است.

فصل 9: پیوست ها

شامل جداول و نمودارهای مورد استفاده در آیین نامه ACI 440 است.

نتیجه گیری

آیین نامه ACI 440، یک مرجع مهم برای مهندسان مشاور، پیمانکاران، ناظران و سایر دست اندرکاران مقاوم سازی سازه های بتنی موجود با استفاده از سیستم های FRP است. این آیین نامه، حاوی دستورالعمل ها و ضوابطی دقیق و جامع برای طراحی و اجرای سیستم های FRP است.

معرفی آیین نامه طراحی و اجرای سیستم های FRP (ACI440)

آیین نامه ACI 440، شامل 10 فصل است که به شرح زیر است:

فصل 1: کلیات

این فصل، به معرفی آیین نامه ACI 440 و اهداف آن می پردازد. همچنین، در این فصل، تعاریف و اختصارات مورد استفاده در آیین‌نامه به تفصیل معرفی شده‌اند.

فصل 2: مواد و مصالح

این فصل، به معرفی مواد و مصالح مورد استفاده در سیستم های FRP می پردازد. الیاف FRP، چسب ها، و سایر مواد استفاده شده در سیستم های FRP، در این فصل مورد بررسی قرار گرفته‌اند.

فصل 3: طراحی

این فصل، به طراحی سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. در این فصل، روش های طراحی سیستم های FRP در برابر بارهای محوری، خمشی و برشی ارائه شده است.

فصل 4: اجرای کار

این فصل، به روش های اجرای سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. در این فصل، مراحل اجرای سیستم های FRP ارائه شده و نکات اجرایی و کنترل کیفیت مورد بررسی قرار گرفته‌اند.

فصل 5: بازرسی و آزمایش

این فصل، به روش های بازرسی و آزمایش سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. در این فصل، روش های بازرسی و آزمایش قبل از اجرا، بعد از اجرا، در حین بهره برداری ارائه شده است.

فصل 6: پایش و نگهداری

این فصل، به روش های پایش و نگهداری سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد. در این فصل، روش‌های پایش و نگهداری در حین بهره‌برداری معرفی شده‌اند. روش‌های پایش و نگهداری در شرایط اضطراری مطرح شده است.

فصل 7: نکات اجرایی

این فصل، به نکات اجرایی مهم در اجرای سیستم های FRP برای مقاوم سازی سازه های بتنی موجود می پردازد.

فصل 8: نمونه محاسبات

این فصل، شامل نمونه محاسبات طراحی سیستم های FRP برای مقاوم سازی سازه های بتنی موجود است.

فصل 9: پیوست ها

این فصل، شامل جداول و نمودارهای مورد استفاده در آیین نامه ACI 440 است.

نتیجه گیری

آیین نامه ACI 440، یک مرجع مهم برای مهندسان مشاور، پیمانکاران، ناظران و سایر دست اندرکاران مقاوم سازی سازه های بتنی موجود با استفاده از سیستم های FRP است. این آیین نامه، حاوی دستورالعمل ها و ضوابطی دقیق و جامع برای طراحی و اجرای سیستم های FRP است.

مقاوم سازی ستون بتنی به روش کامپوزیت FRP چگونه انجام میشود؟

مقاوم سازی ستون بتنی به روش کامپوزیت FRP، یک روش موثر و کارآمد برای افزایش مقاومت و پایداری ستون های بتنی موجود است. نشریه 345 به‌عنوان یک منبع حیاتی و جامع در زمینه مقاوم‌سازی ساختمان‌های بتنی با استفاده از مصالح FRP شناخته می‌شود. این نشریه توسط سازمان برنامه و بودجه کشور منتشر شده است.

مراحل مقاوم سازی ستون بتنی به روش کامپوزیت FRP

مقاوم سازی ستون بتنی به روش کامپوزیت FRP، شامل مراحل زیر است:

1. تمیز کردن سطح ستون

در اولین مرحله، سطح ستون باید از هرگونه آلودگی و مواد اضافی تمیز شود.

2. بهینه‌سازی سطح ستون

برای چسباندن بهتر الیاف FRP به سطح ستون، باید سطح ستون آماده شود. این کار با استفاده از یک لایه پرایمر انجام می شود.

3. نصب الیاف FRP

در این مرحله، الیاف FRP به صورت لایه ای بر روی سطح ستون نصب می شوند. تعداد لایه ها و ضخامت هر لایه باید با توجه به میزان افزایش مقاومت مورد نیاز تعیین شود.

4. پیوستن الیاف FRP

الیاف FRP برای چسباندن به ستون از یک چسب مخصوص استفاده می‌کنند. این چسب باید از نوع چسب اپوکسی باشد.

5. ترمیم و بازرسی

پس از نصب الیاف FRP، باید سطح ستون ترمیم و بازرسی شود. این کار برای اطمینان از چسبندگی مناسب الیاف FRP انجام می شود.

انواع روش های مقاوم سازی ستون بتنی به روش کامپوزیت FRP

مقاوم سازی ستون بتنی به روش کامپوزیت FRP، می تواند به روش های مختلفی انجام شود. برخی از این روش ها عبارتند از:

• محصورسازی کامل ستون با الیاف FRP

در این روش، الیاف FRP به صورت لایه ای بر روی تمام سطح ستون نصب می شوند. این روش، برای افزایش مقاومت ستون در برابر بارهای محوری، خمشی و برشی مناسب است.

• محصورسازی جانبی ستون با الیاف FRP

در این روش، الیاف FRP به صورت لایه ای بر روی دو طرف ستون نصب می شوند. این روش، برای افزایش مقاومت ستون در برابر بارهای خمشی مناسب است.

• محصورسازی جزئی ستون با الیاف FRP

در این روش، الیاف FRP به صورت لایه ای بر روی قسمتی از سطح ستون نصب می شوند. این روش، برای افزایش مقاومت ستون در برابر بارهای موضعی مناسب است.

هزینه مقاوم سازی ستون بتنی به روش FRP چقدر است؟

• طراحی و محاسبات مقاوم سازی روش FRP

یچیدگی طراحی، تجربه مهندس و زمان محاسبات، هزینه مقاوم‌سازی با FRP رو تغییر می‌دهند. هزینه‌های طراحی و محاسبات FRP به پیچیدگی و تجربه مهندس وابسته‌اند. طراحی FRP به پیچیدگی و تجربه مهندس بستگی داره و روی هزینه کلی تأثیر می‌ذاره.

• مصالح مورد استفاده

مصالح مورد استفاده در روش FRP، به عواملی مانند نوع الیاف FRP، نوع چسب FRP، و میزان مصرف این مواد بستگی دارد.

• هزینه اجرا

هزینه اجرای مقاوم‌سازی ستون بتنی با روش FRP از مواردی چون پیچیدگی اجرای پروژه، مهارت و تجربه مجری، و زمان مصرفی برای اجرا تأثیر می‌پذیرد.

نتیجه گیری

مقاوم سازی ستون بتنی به روش FRP یک روش موثر و کارآمد برای افزایش مقاومت ستون ها است. این روش مزایای زیادی دارد و می تواند در موارد مختلفی مورد استفاده قرار گیرد. در فرایند FRP، الیاف پلیمری نظیر شیشه، کربن یا آرامید به صورت لایه‌هایی روی سطح ستون چسبانده می‌شوند. این لایه‌های الیاف تقویت‌شده بر روی ستون اعمال می‌گردند. الیاف پلیمری مانند شیشه، کربن یا آرامید در روش FRP به عنوان لایه‌های تقویتی بر روی سطح ستون قرار می‌گیرند. این لایه‌های FRP به سادگی و به صورت یکپارچه بر روی سطح ستون نصب می‌شوند. استفاده از الیاف FRP، به صورت لایه‌ای، بر روی ستون اجرا می‌شود. سپس، این الیاف توسط چسب مخصوص به ستون متصل می‌شوند. این الیاف، با مقاومت کششی بسیار بالا، به طور قابل توجهی مقاومت ستون را افزایش می‌دهند.
