اجرای وال مش

اجرای وال مش یکی از روش‌ های نوین و استاندارد برای مهار دیوارهای غیرسازه‌ ای در ساختمان است که نقش مهمی در ارتقای پایداری آن‌ ها دارد. این سیستم با بهره‌ گیری از مش‌ های الیاف و اجرای اصولی، مانع ترک‌ خوردگی، جدا شدگی و ریزش ناگهانی دیوار در برابر نیرو های جانبی نظیر زلزله و باد می‌ شود. اهمیت اجرای صحیح آن در این است که حتی بهترین مصالح، بدون اجرای دقیق و رعایت جزئیات فنی، عملکرد مطلوبی نخواهند داشت. بنابراین اجرای این سیستم فراتر از یک عملیات ساده ساختمانی بوده و نیازمند دقت، برنامه‌ ریزی و رعایت ضوابط آیین‌نامه‌ ای است.

هدف از اجرای وال مش چیست؟

اجرای وال مش در ساختمان به عنوان یک روش موثر برای مهار دیوارهای غیرسازه ای اهمیت زیادی دارد. هدف اصلی از اجرای وال مش، افزایش پایداری و ایمنی دیوارها در برابر نیروهای جانبی مانند زلزله و باد است. با اجرای آن، دیوار غیر سازه ای ساختمان در حین زلزله، می تواند در جای خودش بلغزد بدون آنکه به سمت بیرون پرتاب شود یا ترک بخورد و یا به صورت آنی فرو بریزد.

قبل از اجرای وال مش باید چه ابزار و مصالحی را تهیه کنیم؟

برای اجرای این روش، ابزار و مصالح پیچیده ای نیاز نیست، اما داشتن تجهیزات مناسب کار را راحت تر و اجرای آن در دیوار را دقیق تر می کند. با آماده کردن ابزارهای اصلی و مصالح مورد نیاز، می توانید مراحل اجرای وال مش را بدون مشکل و سریع پیش ببرید.

ابزارهای مورد نیاز برای اجرای وال مش در ساختمان

• کاتر یا تیغه برش برای آماده سازی توری و مش الیاف
• سطل برای آماده کردن ملات
• وسیله ای برای هم زدن و ترکیب پلاستر و آب
• ماله برای اعمال اندود

مصالح مورد نیاز برای اجرای وال مش

• توری یا مش فایبرگلاس
• پلاستر سیمانی یا گچی
• نبشی یا نوادانی منقطع برای مهار دیوار
• مصالح جداکننده مانند یونولیت یا پشم سنگ

مراحل اجرای وال مش به صورت گام به گام!

اجرای این سیستم، نیازمند دقت بالا و رعایت کامل ضوابط اجرای وال مش است تا دیوارهای غیرسازه ای در برابر نیروهای جانبی مانند زلزله، عملکرد مناسبی داشته باشند. در ادامه، صفر تا صد اجرای وال مش را گام به گام توضیح داده ایم :

مطالعه نقشه ها و برنامه ریزی اجرا

اولین قدم در نحوه اجرای وال مش، بررسی دقیق نقشه ها و تعیین محل نصب است. این مرحله، اساس اجرای این سیستم در ساختمان است. با دقت نقطه شروع را مشخص کرده و مرحله به مرحله تا پایان پیش بروید. توصیه می کنیم از پراکنده کار کردن خودداری کنید، این توصیه به شما کمک می کند تا اجرای آن را بهتر کنترل و مدیریت کنید.

برش توری یا مش

برای نصب و اجرای وال مش به صورت دقیق، شبکه الیاف شیشه باید طبق ابعاد نقشه برش داده و آماده نصب شود. برش ها را منظم انجام دهید و مطمئن شوید لبه ها صاف و بدون کجی یا ناهمواری هستند، زیرا ابعاد دقیق مش نقش مهمی در کیفیت و استحکام اجرای این سیستم دارد.

آماده سازی مصالح جدا کننده

مصالح جدا کننده مثل پشم سنگ یا یونولیت وال پست، باید بر اساس ضخامت، ارتفاع و طول دیوار برش داده شده و برای استفاده آماده شوند. در این مرحله، پیش از شروع دیوارچینی، ضروری است که مصالح جداکننده کنار ستون ها قرار گیرند. اجرای دقیق این مرحله بسیار مهم است، زیرا پس از دیوارچینی امکان نصب آن ها وجود ندارد.

شروع دیوارچینی تا یک رج مانده به آخر

دیوار باید مطابق نقشه تا یک رج مانده به آخر اجرا شود. دیوارچینی را با دقت بالا و با استفاده از شاقول و تراز انجام دهید تا دیوار کاملاً یکنواخت، صاف و هموار باشد. تخصص و دقت در دیوارچینی اهمیت بالایی دارد، زیرا اجرای وال مش در ساختمان تنها زمانی موفق خواهد بود که دیوار کاملاً عمودی و دقیق ساخته شود.

مشخص کردن موقعیت و فواصل توری در سطح دیوار

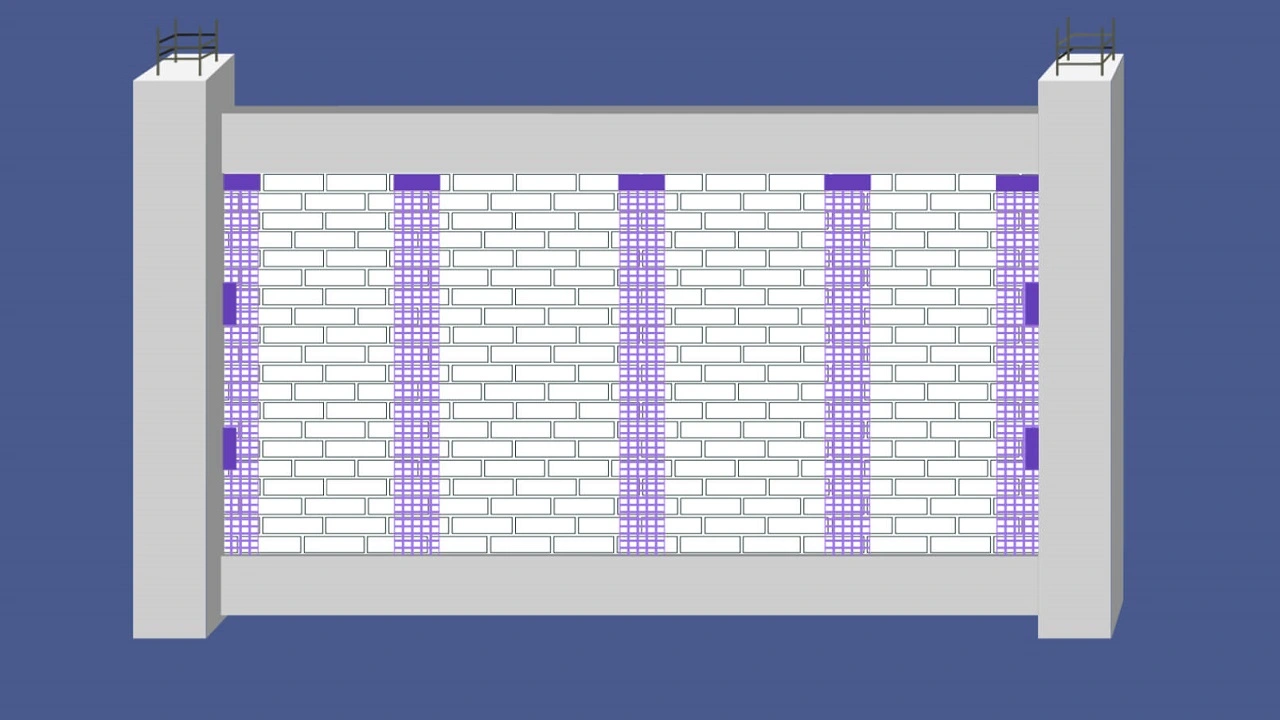

در این مرحله باید طبق نقشه موقعیت نوارها را روی دیوار مشخص کنید. پیشنهاد میکنیم در هر دیوار، موقعیت هر نوار را با اسپری رنگ مشخص کنید. این علاوه بر بالا بردن دقت نصب و اجرای وال مش، سرعت را نیز افزایش می دهد.

آماده سازی پلاستر و اعمال لایه اول از آن

پلاستر گچی یا سیمانی باید بر اساس دستورالعمل سازنده با آب مخلوط شوند و آماده برای استفاده شوند. پس از آن، ملات را با استفاده از یک ماله روی قسمت های مشخص شده روی دیوار، بمالید. قبل از خشک شدن، سریعا مرحله بعدی را اجرا کنید.

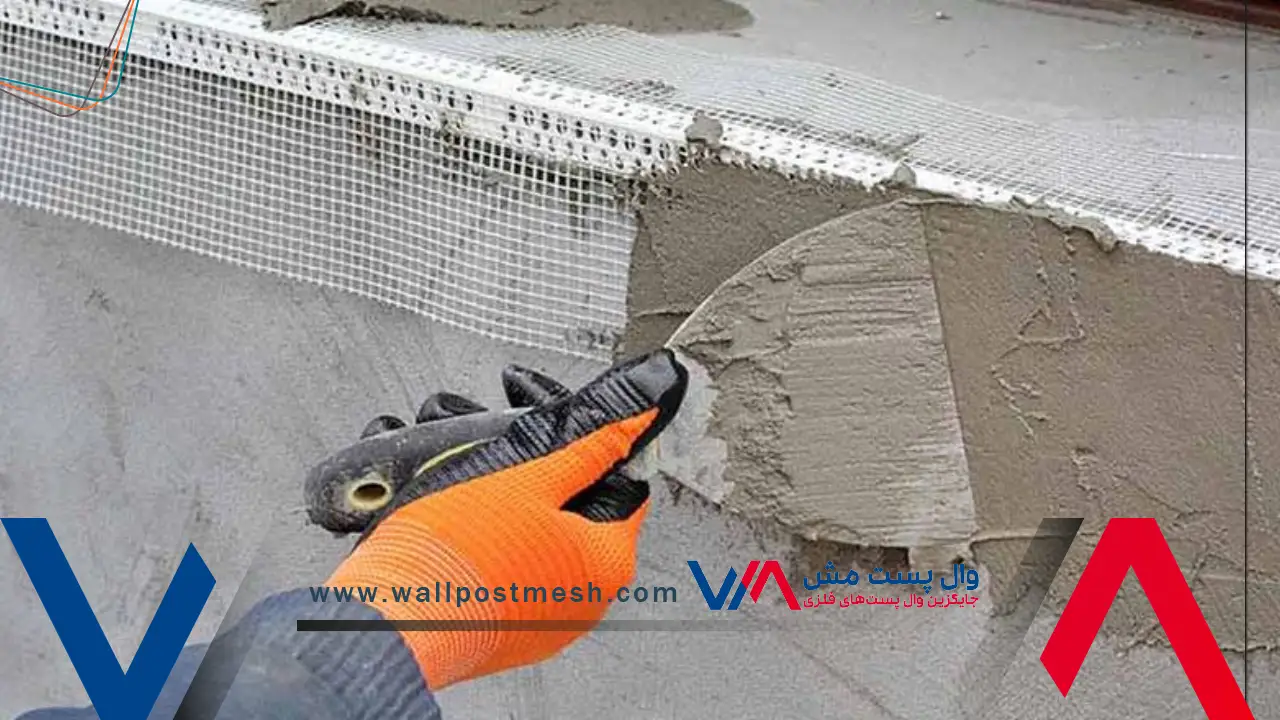

نصب مش یا توری فایبرگلاس

در این مرحله، شبکه الیاف شیشه برش خورده باید دقیقاً در محل های تعیین شده روی اندود قرار گیرند. برای تثبیت توری، با فشار دست آن را روی ملات محکم کنید؛ میزان فشار باید طوری باشد که بتوانید خروج ملات از چشمه های توری را مشاهده کنید، زیرا این نشانه اتصال محکم و صحیح است. نکته مهم دیگر اینکه نوار وال مش باید در بالا، یعنی روی رج آخر دیوار، تا شود.

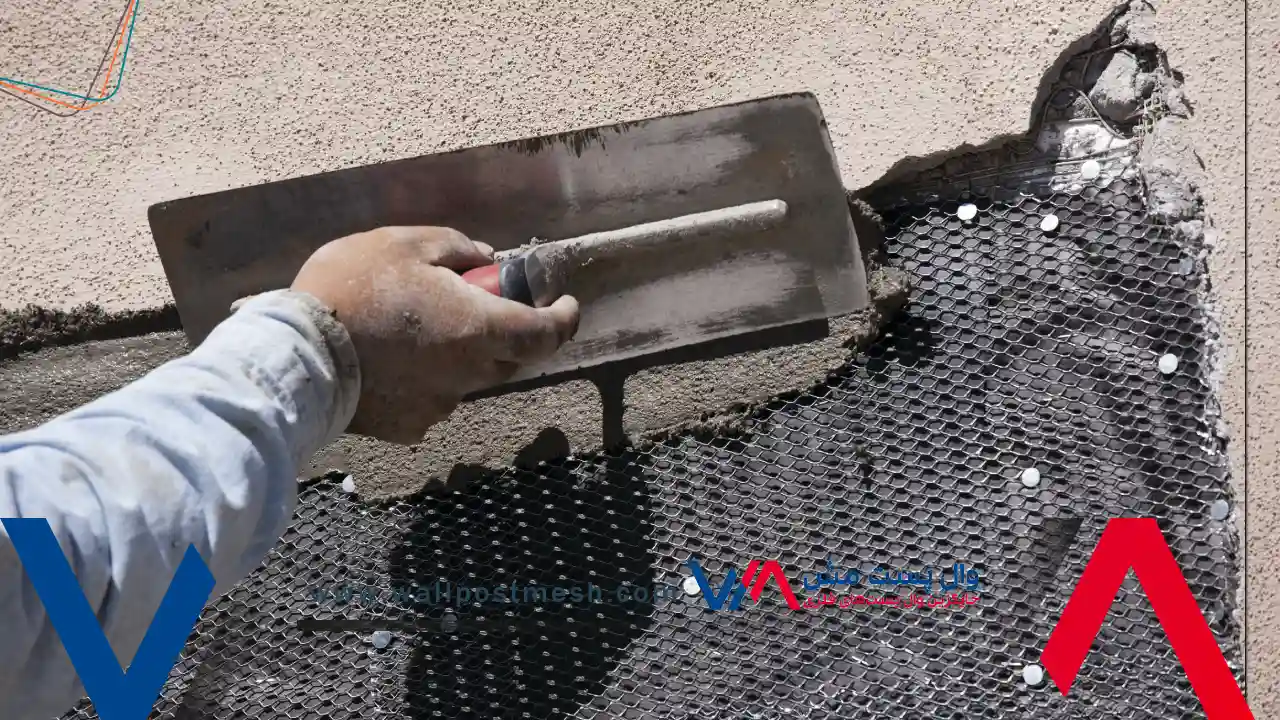

اعمال پلاستر نهایی

پس از نصب مش، باید مجدداً پلاستر وال مش بر روی توری اعمال شود تا تثبیت کامل انجام شود.

قرار دادن مصالح جداکننده در رج آخر

باید مصالح جدا کننده را بین دیوار و سقف یا زیر تیر در رج آخر قرار دهید تا فشار دیوار در حین زلزله به سازه منتقل نشود.

نصب نبشی های بالا و پایین دیوار

برای تکمیل مراحل اجرا، نبشی وال مش باید طبق نقشه، با پیچ و پلاک یا جوش در محل نصب شوند.

⚠️ توجه: در برخی دیوارها به دلیل محدودیت دسترسی، نحوه اجرا ممکن است متفاوت باشد که در ادامه روش نصب آن در دیوارهای چالش برانگیز توضیح داده شده است.

اجرای وال مش در دیوارهای همجوار با همسایه چگونه است؟

اجرای وال مش در دیوارهایی که به ساختمان همسایه مشرف هستند، به دلیل محدودیت دسترسی به پشت دیوار کمی متفاوت است. آیین نامه در این شرایط موارد زیر را مشخص کرده است:

طبق بند ۷-۳ آیین نامه (دستورالعمل 1403)، در ساختمان های کوتاه مرتبه (۵ طبقه و کمتر)، برای دیوارهای مشرف به ساختمان مجاور که در طبقات پایین تر از بام ساختمان همسایه قرار دارند، دیوار تحت اثر بار باد نخواهد بود. در این دیوارها، اگر فاصله آزاد بین ستون ها ۶ متر یا کمتر و ارتفاع آزاد دیوار از کف سازی تا زیر تیر ۳ متر یا کمتر باشد، می توان از مش الیاف به صورت یک طرفه برای تسلیح دیوار استفاده کرد.

در اجرای وال مش در دیوارهای مشرف با همسایه ، دیوار باید به صورت تمام پوشش مطابق اجرا شده و با نبشی یا ناودانی وال مش به ستون مهار شود. همچنین ضروری است که در فواصل یک متر در راستای قائم و افقی و حداقل در سه نقطه در ارتفاع دیوار، دسته های مش الیاف بین ملات قرار داده شوند. سپس این الیاف به شکل ستاره روی دیوار پخش شوند، به طوری که حداقل شعاع هر ستاره ۳۰ سانتی متر باشد.

استفاده از این روش، تضمین کننده اجرای صحیح این سیستم در ساختمان حتی در دیوارهای با دسترسی محدود است. هر چه اجرای این سیستم با کیفیت تر و صحیح تر باشد، تاییدیه وال مش توسط ناظر ساختمان نیز راحت تر صادر خواهد شد.

اجرای وال مش در دیوارهای جان پناه چگونه است؟

روند اجرای وال مش در دیوارهای جان پناه همانند روش معمول است، با این تفاوت که نوارهای قائم پیوسته مش الیاف باید کل سطح دیوار را پوشش دهند. در اینجا، جهت نصب توری روی سطح دیوار باید از پلاستر سیمانی با نسبت سیمان به ماسه بادی 1 باه 2 با مقاومت 30 مگاپاسکال استفاده شود.
برای پایداری بیشتر توری، لازم است آن را در دو طرف با استفاده از تسمه به دال سقف و وجه بیرونی تیر مهار کرد، به طوری که تسمه حداقل ۵۰ درصد طول دیوار را در برگیرد.

همچنین، مش یا توری مورد استفاده در مهار دیوارهای جان پناه باید حداقل مقاومت کششی ۱۵۰۰ نیوتن بر ۵ سانتی متر عرض الیاف را داشته باشد.
این روش برای دیوارهای بالکن نیز قابل اجراست، با این تفاوت که در صورتی که دیوار با ستون برخورد داشته باشد، استفاده از مصالح جداکننده ضروری است تا جداسازی رعایت شود.

نحوه اجرای وال مش در دیوارهای دارای بازشو چگونه است؟

روش اجرای این سیستم در دیوارهای دارای بازشو مشابه دیوارهای ساده است، با این تفاوت که در اطراف، بالا و پایین بازشو ها نیز باید نوارهای شبکه الیاف اجرا شوند.
در دیوارهای دارای درب یا پنجره، نعل درگاه و نصب قاب باید مطابق جزئیات متداول انجام شود. در اطراف، بالا و پایین بازشو، مش الیاف باید با ملات سیمانی از بیرون و اندود گچی از داخل ساختمان اجرا شود. اگر قاب پنجره فولادی با مقطع مناسب نصب شده باشد و پاسخگوی بارهای ثقلی باشد، نیازی به اجرای نعل درگاه نیست و می توان بالا و پایین بازشو را مش الیاف مسلح کرد.

اجرای وال مش در دیوارهای مصالح بنایی موجود و بدون وال پست!

حتی روی دیوارهای موجود که به هر دلیلی وال پست ندارند و در برابر زلزله مهار نشده اند، می توان ازاین روش استفاده کرد و دیوارها را در برابر نیروهای جانبی مهار نمود. برای مهار دیوارهای بدون وال پست با وال مش، نیازی به تخریب کامل دیوار نیست؛ کافی است فضای مناسب برای جاگذاری مصالح جداکننده ایجاد شود، سپس مش روی دیوار قرار گرفته و با ملات نصب شود. در نهایت، نبشی یا ناودانی ها اجرا می شوند تا دیوار کاملاً پایدار شود. با این روش، حتی ساختمان های قدیمی می توانند در برابر زلزله دوام بیشتری داشته باشند و خطرات ناشی از لرزش، کاهش پیدا کند.

نکات و ریزه کاری های اجرای وال مش چیست؟

نصب و اجرای وال مش، فقط قرار دادن توری روی دیوار نیست. رعایت جزئیات می تواند کیفیت و عملکرد این سیستم را به طور قابل توجهی افزایش دهد. رعایت این ریزه کاری ها باعث می شود تا دیوار با استفاده از این روش، به نحو احسنت در برابر نیروهای جانبی مهار شود.

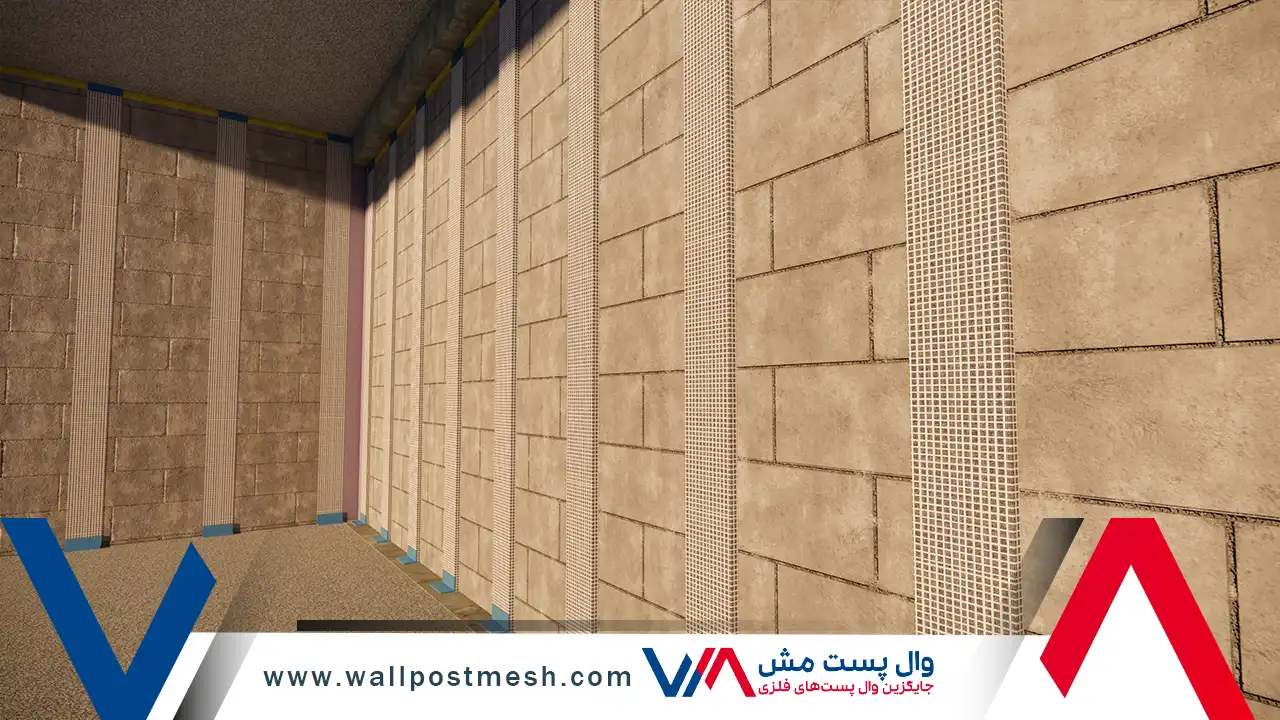

• رعایت فواصل توری: اجرای این سیستم به دو شکل نواری و سرتاسری انجام می شود. در حالت نواری، فاصله مرکز به مرکز نوارها دقیقا باید رعایت شود و در حالت سرتاسری، رعایت همپوشانی مش ها اهمیت دارد.
• نچسباندن بال نبشی به دیوار: هنگام پلاستر کشی دقت کنید که درز بین بال نبشی و دیوار پر نشود. بال نبشی نباید به دیوار بچسبد، زیرا وظیفه آن کنترل حرکت خارج از صفحه دیوار است و باید به دیوار اجازه حرکت بدهد.
• ساخت پلاستر به اندازه نیاز در هر مرحله: ملات را دقیقاً به میزان مورد نیاز آماده کنید، زیرا پس از گذشت زمان کار، سفت شده و دیگر قابل استفاده نیست. این کار علاوه بر جلوگیری از هدر رفت مصالح، کیفیت اجرا را نیز یکنواخت تر می کند.
• دقت در برش توری با رعایت ابعاد: هنگام برش توری، دقت کنید که کناره ها کاملاً صاف و منظم باشند و طول و عرض هر نوار دقیقاً با ابعاد تعیین شده مطابقت داشته باشد. این کار، عملکرد یکنواخت سیستم را تضمین می کند.
• اطمینان از نفوذ و عبورکامل ملات از چشمه های توری: هنگام پلاستر کشی، مطمئن شوید ملات از همه چشمه های توری عبور کرده و توری به خوبی به دیوار بچسبد. اعمال فشار مناسب و انتخاب سایز مناسب چشمه توری (۵ تا ۱۰ میلی متر) تضمین می کند که سیستم با اتصال محکم و یکپارچه نصب شود.
• دقت به جزئیات نقشه اجرای وال مش: نحوه اجرا در هر دیوار و هر طبقه ساختمان می تواند متفاوت باشد. بنابراین قبل از شروع کار، دیتیل اجرا مربوط به دیوار مورد نظر را در نقشه پیدا کرده و جزئیات آن را مطالعه کنید.

اجرای وال مش باید مطابق با کدام آیین نامه ها باشد؟

تا قبل از سال ۱۴۰۳، اجرای وال مش بر اساس نشریه ۸۱۹ و نشریه ۷۱۴ و همچنین پیوست ششم استاندارد ۲۸۰۰ انجام می شد. با توجه به ابهامات موجود در این آیین نامه ها و سوء استفاده برخی افراد سود جو، اجرای این سیستم از سوی مرکز تحقیقات راه، مسکن و شهرسازی برای مدتی کوتاه ممنوع اعلام شد. سرانجام در بهار ۱۴۰۳، با انتشار دستورالعمل جدید وال مش، رفع ممنوعیت وال مش اعلام شد. این دستورالعمل تأکید می کند که استفاده از هر استاندارد یا آیین نامه ای که با ضوابط آن مطابقت نداشته باشد، ممنوع است. بنابراین طراحی و محاسبات وال مش و اجرای آن باید مطابق همین دستورالعمل انجام شود.

برای دانلود دستورالعمل وال مش کلیک کنید!

کلیدی ترین ضوابط اجرای وال مش که باید بدانید!

اجرای والمش، همانند هر سیستم مهار و تسلیح دیوار، تنها زمانی نتیجه مطلوب خواهد داشت که مطابق با ضوابط فنی و آیین نامه ای انجام شود. این ضوابط به گونه ای تدوین شده اند که هم ایمنی دیوارهای غیرسازه ای در برابر زلزله تضمین شود و هم دوام و کارایی آن ها در شرایط بهره برداری طولانی مدت حفظ گردد. آشنایی با این موارد برای مجریان، پیمانکاران و حتی ناظران پروژه ضروری است، چرا که رعایت نکردن هر یک از آن ها می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد. در ادامه به مهم ترین و کلیدی ترین ضوابط اجرای وال مش می پردازیم.

ضوابط توری در اجرای وال مش

• مقاومت کششی مشخصه توری باید حداقل ۱۲۰۰ نیوتن در عرض ۵ سانتی متر پس از ۲۸ روز در محیط قلیایی باشد.
• مقاومت راستای عرضی الیاف باید حداقل ۷۰٪ مقاومت راستای طولی باشد.
• جنس و مقاومت الیاف در دو جهت تار و پود باید یکسان باشد تا بار به طور یکنواخت منتقل شود.
• توری می تواند از الیاف شیشه یا کربن باشد، اما استفاده از نوع مقاوم به قلیا با حداقل ۱۶٪ زیرکونیا توصیه می شود.
• در نازک کاری با اندود سیمانی استفاده از مش فایبرگلاس الزامی است، ولی در نازک کاری گچی استفاده از توری فایبرگلاس کفایت می کند.
• سایز چشمه های توری باید بین ۵ تا ۱۰ میلی متر باشد تا ملات به راحتی از آن عبور کند.

ضوابط میزان سطح پوشش دیوار با توری در اجرای والمش

• حداقل سطح پوشش دیوار با توری در دیوارهای خارجی ۵۰٪ و در دیوارهای داخلی ۳۰٪ سطح کل دیوار است.
• در دیوارهای جان پناه و بالکن، پوشش باید به صورت کامل اجرا شود.
• فاصله آزاد بین الیاف نباید در دیوارهای داخلی بیش از ۷۰ سانتی متر و در دیوارهای خارجی بیش از ۵۰ سانتی متر باشد.

ضوابط مهار لرزه ای دیوار در اجرای وال مش

• در روش مهار لرزه ای، خمش دیوار یک طرفه و در راستای قائم است. پس شبکه الیاف باید در راستای قائم، در دو طرف دیوار و به صورت هم راستا و روبه روی هم اجرا شود.
• محدودیتی برای طول آزاد دیوار وجود ندارد، اما حداکثر ارتفاع آزاد دیوار ۶ متر است و در صورت بیشتر بودن باید از وال پست یا میلگرد بستر استفاده شود.

ضوابط جداسازی دیوار از قاب سازه در اجرای والمش

• دیوار باید از سقف با اتصالات کشویی جدا شود؛ فاصله جداسازی از سقف برابر است با بیشترین مقدار بین ۲۵ میلی متر و خیز درازمدت تیر.
• دیوار باید از ستون ها جدا باشد؛ فاصله جداسازی از ستون ها برابر است با دو برابر ارتفاع کف تا زیر سقف و حداقل ۳۰ میلی متر.

ضوابط اتصالات و مهار در اجرا

• اتصال قطعات نگهدارنده دیوار (مانند نبشی و ناودانی) باید با جوش، پیچ یا پرچ انجام شود؛ استفاده از چسب ممنوع است.
• برای مهار خارج از صفحه دیوار، نصب نبشی یا ناودانی در بالا و پایین دیوار الزامی است.
• در مهار دیوار به روش تسلیح با مش الیاف، به دلیل افزایش ظرفیت خمشی قائم، نیازی به توزیع بار در دو راستا و اجرای وال پست یا مهار کنار ستون نیست.
• تنها در طبقات بلند که نیاز به تسلیح دو جهته و پوشش کامل دارند، مهار دیوار به ستون ها با نبشی یا ناودانی الزامی است.
• فاصله مهارها از بر تیر یا ستون باید حداقل ۱۰۰ میلی متر در نظر گرفته شود.

آیا اجرای وال مش در ساختمان بتنی با فلزی متفاوت است؟

کلیات اجرای این روش در ساختمان های بتنی و فولادی یکسان است و تفاوت اصلی تنها در روش نصب نبشی، ناودانی یا تسمه ها است. در ساختمان های بتنی، این مهارها معمولاً با پیچ و پرچ نصب می شوند، در حالی که در ساختمان های فولادی اغلب از اتصالات جوشی استفاده می شود. به جز این نکته، هیچ تفاوت فاحشی در اجرا وجود ندارد و اجرای والمش را می‌توان به راحتی در هر نوع سازه، چه بتنی و چه فولادی، انجام داد.

آیا نصب و اجرای وال مش را می توان بدون نیروی متخصص انجام داد؟

اصول اولیه اجرای این سیستم آنقدر ساده است که حتی افراد بی سابقه و بدون تجربه می توانند یاد بگیرند و اجرا را شروع کنند، اما طبیعی است که وقتی کاری برای اولین بار انجام می شود، ممکن است اشتباهاتی رخ دهد. حالا تصور کنید در کاری با این سطح حساسیت، حتی یک اشتباه کوچک می تواند عملکرد دیوار در برابر زلزله را مختل کند. به همین دلیل، بهترین گزینه این است که نصب و اجرای وال مش توسط نیروی متخصص انجام شود تا تمام مراحل به درستی اجرا شود و دیوار در برابر زلزله، کارایی کامل خود را داشته باشد.

۷ دلیل برای اجرای وال مش و کنار گذاشتن وال پست فلزی!

• صرفه جویی قابل توجه در هزینه ها: اجرای وال مش تا ۶۰٪ ارزان تر از وال پست های فلزی است.
• نصب آسان و سریع: بدون نیاز به تجهیزات سنگین یا ابزار پیچیده، اجرای آن راحت و سریع انجام می شود.
• افزایش سرعت ساخت دیوارها: روند تکمیل دیوارها با اجرای این روش نسبت به والپست سنتی سریع تر است و پروژه ها زودتر آماده بهره برداری می شوند.
• بدون افزایش بار مرده سازه: این روش بسیار سبک تر است و به همین دلیل دیوارها را بدون وارد شدن فشار اضافی به سازه، مهار می کند.
• بدون محدودیت طولی برای دیوار: با انتخاب و اجرای این سیستم مهار لرزه ای دیوار، محدودیتی برای طول دیوار نخواهید داشت. این سیستم، امکان اجرای دیوارهای بلند بدون نیاز به وادار را فراهم می کند.
• افزایش انسجام و یکپارچگی دیوار: نصب وال مش علاوه بر مهار لرزه ای دیوار، باعث میشه تا آن منسجم تر و یکپارچه تر شود. از این رو، دیوار در برابر ترک خوردن یا هر آسیب دیگری، عملکرد بهتری خواهد داشت.
• انعطاف پذیری در طراحی: قابل استفاده در انواع دیوارها و سازه ها بدون محدودیت طراحی خاص.

مزیت اجرای وال مش در دیوارهای غیر سازه ای چیست؟

اجرای والمش در ساختمان علاوه بر اینکه هزینه کمتری نسبت به روش های دیگر دارد، دیوارهای داخلی و پیرامونی را در برابر زلزله مؤثرتر مهار کرده و از ترک خوردن یا ریزش احتمالی آن ها، به خوبی جلوگیری می کند.

این سیستم نیاز به میلگرد بستر و وادارهای افقی و قائم را حذف می کند. در نتیجه، دیوارها با مصالح سبک تر مهار شده و وزن لرزه ای سازه افزایش نمی یابد، ضمن اینکه صفر تا صد اجر بسیار ساده تر و سریع تر از روش های سنتی انجام می شود.

از طرفی، اتصال توری به دیوارها، انسجام و یکپارچگی ساختار آن ها را نیز افزایش می دهد و مقاومت دیوار را در برابر نشست اولیه ساختمان، ارتعاشات، تغییرات دما و سایر عوامل محیطی بهبود می بخشد.

در نهایت، با اجرای آن، دیگر نیازی نیست مثل وال پست فلزی طول دیوار را محدود کنید یا هر چند متر یک وادار نصب کنید؛ دیوارهای بلند به راحتی قابل اجرا هستند.

هزینه اجرای وال مش چقدر است و چه عواملی روی آن تاثیر می گزارد؟

هزینه اجرای وال مش به عوامل مختلفی بستگی دارد؛ از جمله نوع سازه (بتنی یا فولادی)، متراژ و ابعاد دیوار، کیفیت و نوع مصالح استفاده شده، دسترسی به محل اجرا و تخصص نیروی اجرایی. هر چه سطح دیوار بزرگ تر یا شرایط دسترسی سخت تر باشد، مصالح و زمان بیشتری نیاز است و هزینه افزایش پیدا می کند. در هر حال، قیمت وال مش از هر روش دیگری، حتی وال پست فلزی که رایج ترین روش سنتی است، ارزان تر است و می تواند تا ۶۰ درصد کاهش هزینه ایجاد کند. برای خرید وال مش و دریافت مشاوره بهینه شدن هزینه خود، به ما زنگ بزنید.
